คอร์ IP เอฟพีจีเอ Intel® CIC

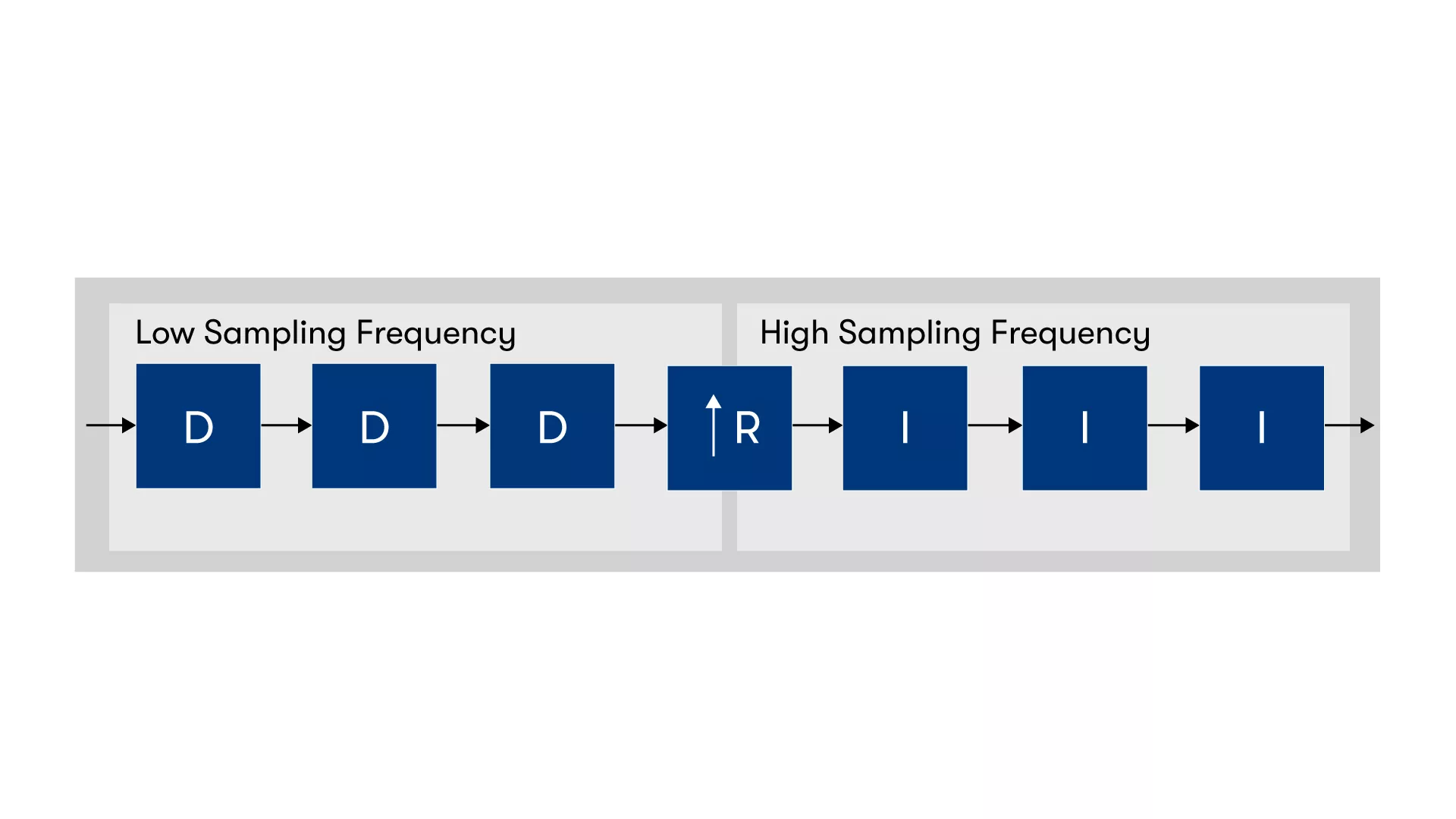

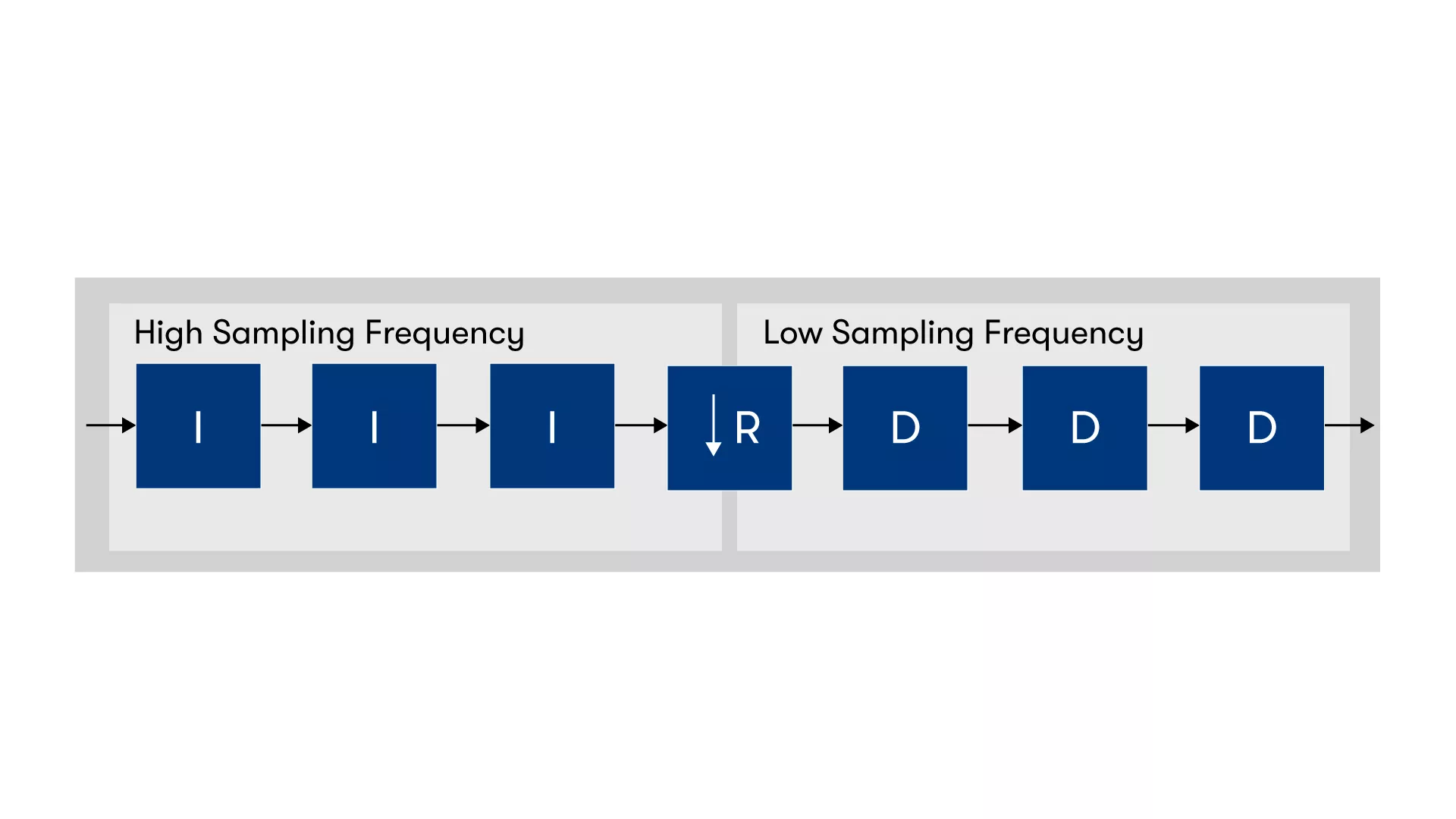

คอร์ IP เอฟพีจีเอ Intel CIC ใช้ตัวกรอง Cascaded integrator-comb (CIC) ที่มีพอร์ตข้อมูลที่ใช้งานร่วมกับอินเทอร์เฟซ Avalon® streaming (Avalon-ST) ตัวกรอง CIC (ที่เรียกว่าตัวกรอง Hogenauer) มีประสิทธิภาพในการคำนวณเพื่อแยกสัญญาณเบสแบนด์จากแหล่งที่มา narrow-band โดยใช้การลดลง อีกทั้งยังสร้างสัญญาณ narrow-band จากสัญญาณเบสแบนด์ที่ประมวลผลโดยใช้การประมาณค่าช่วง

อ่านคู่มือผู้ใช้ IP เอฟพีจีเอ Intel CIC ›

คอร์ IP เอฟพีจีเอ Intel® CIC

ตัวกรอง CIC ใช้เฉพาะตัวเพิ่มและตัวลงทะเบียน ไม่ต้องใช้ตัวคูณเพื่อจัดการการเปลี่ยนแปลงอัตราจำนวนมาก ดังนั้น CIC จึงเป็นสถาปัตยกรรมตัวกรองที่เหมาะสมและประหยัดสำหรับการใช้ฮาร์ดแวร์ และใช้กันแพร่หลายในการอกแบบการแปลงอัตราตัวอย่าง เช่น digital down converters (DDC) และ digital up converters (DUC)

คุณสมบัติ

  • ตัวกรองการประมาณค่าช่วงและการลดลงพร้อมแฟคเตอร์การเปลี่ยนแปลงอัตราผันแปร (2 ถึง 32,000) จำนวนขั้นที่กำหนดค่าได้ (1 ถึง 12) และ 2 ตัวเลือกการล่าช้า (1 หรือ 2)
  • โดเมน Single clock ที่มีจำนวนอินเทอร์เฟซที่เลือกได้และช่องสัญญาณสูงสุด 1,024 ช่อง
  • ตัวเลือกการเก็บข้อมูลที่เลือกได้พร้อมตัวเลือกในการใช้ตัวรวมแบบ pipelined
  • ความกว้างข้อมูลอินพุตที่กำหนดค่าได้ (1 ถึง 32 บิต) และความกว้างข้อมูลเอาต์พุต (1 ถึงเต็มความกว้างข้อมูลความละเอียด)
  • โหมดการปัดเศษเอาต์พุตที่เลือกได้ (การตัดทอน การปัดเศษ convergent การปัดขึ้นหรือการอิ่มตัว) และการสนับสนุน Hogenauer pruning
  • การปรับประสิทธิภาพความเร็วโดยระบุจำนวนขั้นเชื่อมต่อที่ใช้โดยตัวรวมแต่ละตัว
  • การสร้างค่าสัมประสิทธิ์ตัวกรองการชดเชย
