Cyclone® V E FPGA Development Kit

Cyclone® V E FPGA Development Kit มีแพลตฟอร์มการพัฒนาตามวัตถุประสงค์ทั่วไปให้อย่างครบครันสำหรับตลาดและการประยุกต์ใช้มากมาย รวมถึงระบบเครือข่ายอุตสาหกรรม การทหารและการประยุกต์ใช้ทางการแพทย์ ชุดเครื่องมือนี้มาพร้อมกับอุปกรณ์ Cyclone® V และสารพัดส่วนประกอบบนบอร์ด รวมถึงแผงหน่วยความจำ DDR3 และ LPDDR2 มากมาย, จอแสดงผลอักขระ LCD, LED, สวิตช์สำหรับผู้ใช้, USB, และขั้วต่อ RJ-45 Cyclone® V E FPGA Development Kit ช่วยให้นักออกแบเครื่องมือด้านอุตสาหกรรมได้รับความยืดหยุ่นมากขึ้นในการปฏิบัติใช้การสื่อสารอีเทอร์เน็ตแบบเรียลไทม์กับคอร์ ทรัพย์สินทางปัญญา (IP) อีเทอร์เน็ตด้านอุตสาหกรรม

Cyclone® V E FPGA Development Kit

ตาราง 1 ข้อมูลการสั่งซื้อ Cyclone® V E FPGA Development Kit

รหัสการสั่งซื้อ หาผู้แทนจำหน่าย ข้อมูลการสั่ง
DK-DEV-5CEA7N Intel® Solutions Marketplace Cyclone® V E FPGA Development Kit มาพร้อมกับอุปกรณ์ซิลิคอนระดับความเร็ว 5CEFA7F31I7N
ดูทั้งหมด แสดงน้อยลง

หมายเหตุ:

ผู้ซื้อแสดงตนเป็นนักพัฒนาผลิตภัณฑ์ นักพัฒนาซอฟต์แวร์ หรือผู้ประกอบระบบ และยอมรับว่าผลิตภัณฑ์นี้เป็นชุดการประเมินผลที่ไม่ได้รับอนุญาตจาก FCC โดยจัดให้มีขึ้นเพื่อใช้ในการประเมินผลและการพัฒนาซอฟต์แวร์เท่านั้น และไม่สามารถนำไปขายต่อได้

เนื้อหา Development Kit

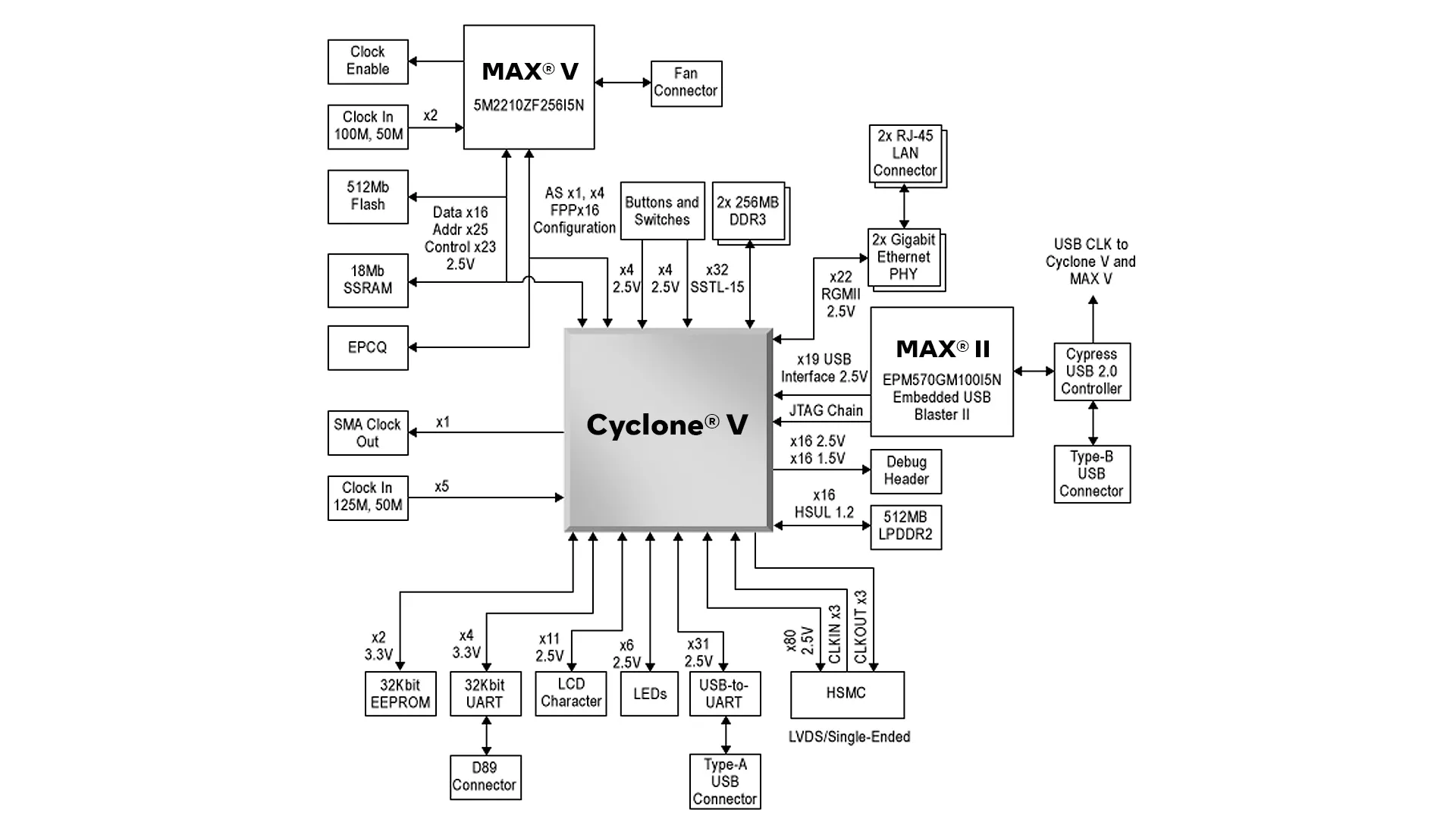

Cyclone® V E FPGA Development Kit มาพร้อมกับสิ่งต่อไปนี้:

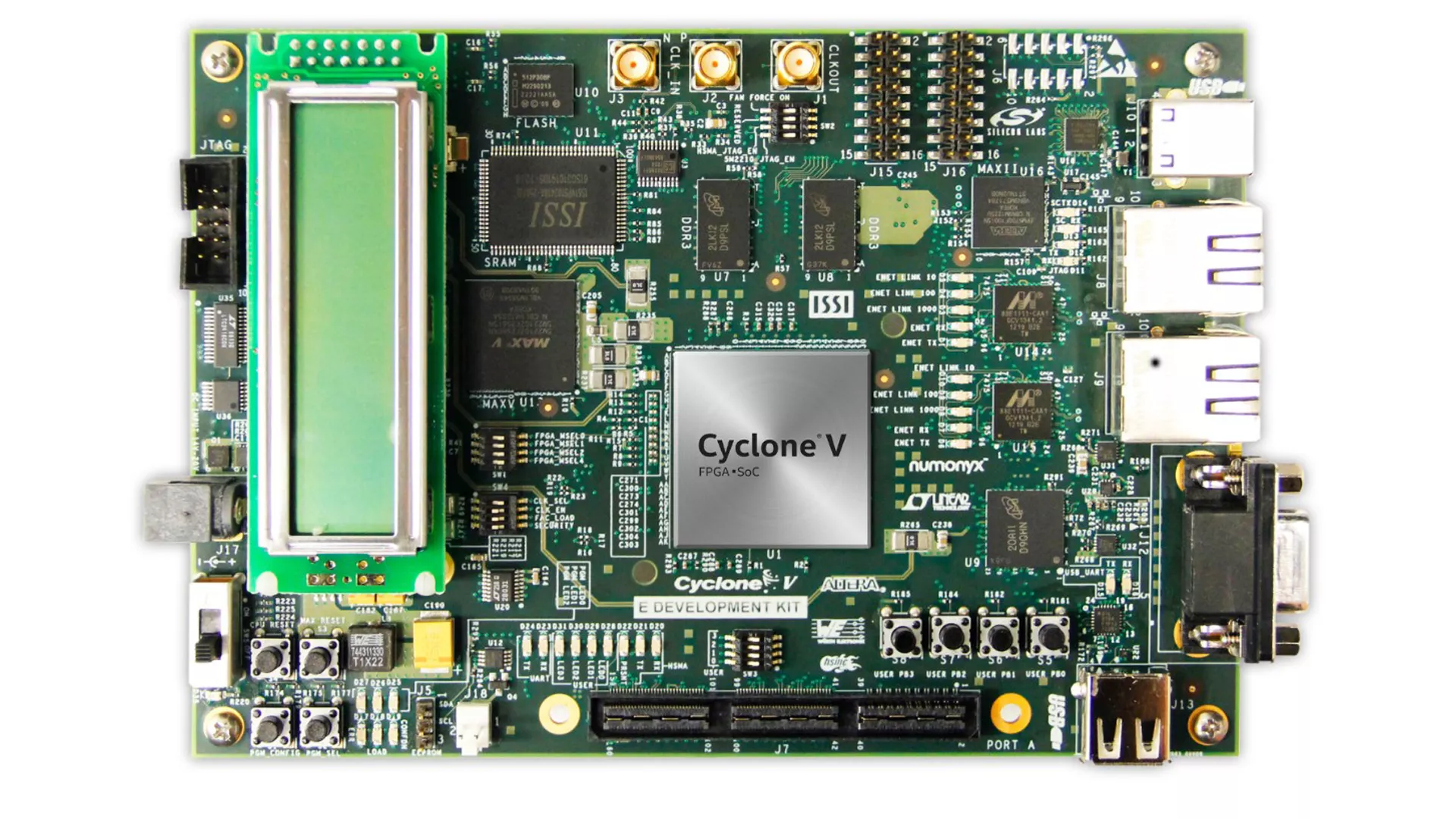

  • Cyclone® V E FPGA Development Board
  • อุปกรณ์แนะนำ:
  • Cyclone® V E FPGA - 5CEFA7F31I7N
  • MAX® V CPLD - 5M2210ZF256I5N (คอนโทรลเลอร์ระบบ)
  • MAX® II CPLD - EPM240M100I5N (Intel® FPGA Download Cable II แบบฝัง)
  • ส่วนประกอบ:
  • Intel® FPGA Download Cable II บนบอร์ด (USB, PHY, MAX V CPLD)
  • ต่อ JTAG ตรงผ่านทางส่วนหัว JTAG
  • อุปกรณ์หน่วยความจำ
  • DDR3 x32 ที่ 300 MHz (คอนโทรลเลอร์หน่วยความจำแบบเบาบาง)
  • LPDDR2 x16 (คอนโทรลเลอร์หน่วยความจำแบบเบาบาง)
  • Flash (512 Mb)
  • SSRAM (18 Mb)
  • EEPROM (64 Kb)
  • อินพุต/เอาต์พุตผู้ใช้ทั่วไป
  • การควบคุมโดยผู้ใช้
  • สี่ปุ่มกด
  • ห้า LED
  • สี่สวิตช์ DIP
  • 2x รีเซ็ต (รีเซ็ต CPU, Dev Clear)
  • LCD: Character LCD (16x2)
  • ส่วนประกอบและอินเทอร์เฟซ
  • RJ-45 สำหรับอีเทอร์เน็ต
  • อินเทอร์เฟส UART
  • ข้อมูลซอฟต์แวร์การออกแบบ Intel® Quartus® Prime
  • ซอฟต์แวร์ Intel® Quartus® Prime Lite Edition

ตาราง 2 เอกสารประกอบสำหรับ Cyclone® V E FPGA Development Kit

เอกสาร คำอธิบาย เวอร์ชั่น
คู่มือผู้ใช้ Cyclone® V E FPGA Development Kit (PDF) ข้อมูลเกี่ยวกับการตั้งค่า Cyclone® V E FPGA Development Board และการใช้ซอฟต์แวร์ที่ให้มา 1.1
คู่มืออ้างอิง Cyclone® V E FPGA Development Board (PDF) ข้อมูลโดยละเอียดเกี่ยวกับส่วนประกอบและอินเทอร์เฟซของบอร์ด 1.1
การติดตั้ง Kit (อัปเดต) การติดตั้งไฟล์ทั้งหมดโดยครบถ้วน รวมถึงคู่มืออ้างอิง, คู่มือผู้ใช้, คู่มือการเริ่มต้นใช้งานฉบับย่อ, ใบรายการวัสดุ, เค้าโครง, PCB, Schematic, ไฟล์ตัวอย่าง Board Update Portal, ไฟล์ตัวอย่าง Board Test System และอื่นๆ Board Update Portal ได้รับการอัปเกรดเป็น Platform Designer 12.1.1.02
การติดตั้งชุดเครื่องมือ (ผ่าน FTP) (เก็บถาวร) การติดตั้งไฟล์ทั้งหมดโดยครบถ้วน รวมถึงคู่มืออ้างอิง, คู่มือผู้ใช้, คู่มือการเริ่มต้นใช้งานฉบับย่อ, ใบรายการวัสดุ, เค้าโครง, PCB, Schematic, ไฟล์ตัวอย่าง Board Update Portal, ไฟล์ตัวอย่าง Board Test System และอื่นๆ Board Update Portal ได้รับการอัปเกรดเป็น Platform Designer 12.1.0.01
ดูทั้งหมด แสดงน้อยลง

หมายเหตุ:

1 การติดตั้งชุดเครื่องมือนี้ใช้งานได้กับซอฟต์แวร์ Quartus II Web Edition เวอร์ชัน 12.1.0.0

2 การติดตั้งชุดเครื่องมือนี้ใช้งานได้กับซอฟต์แวร์ Quartus II Web Edition เวอร์ชัน 12.1.1.0
