ข้อมูล Mount VESA สําหรับ Intel® NUC

เอกสาร

การติดตั้งและตั้งค่า

000006857

31/05/2023

VESA ได้พัฒนาชุดมาตรฐานสําหรับการผลิตโทรทัศน์จอแบนและจอภาพพีซี เช่น อินเทอร์เฟซการติดตั้ง ผู้ผลิตส่วนใหญ่ปฏิบัติตามรูปแบบรูทั่วทั้งอุตสาหกรรมที่ด้านหลังของจอแสดงผลสําหรับการติดตั้ง

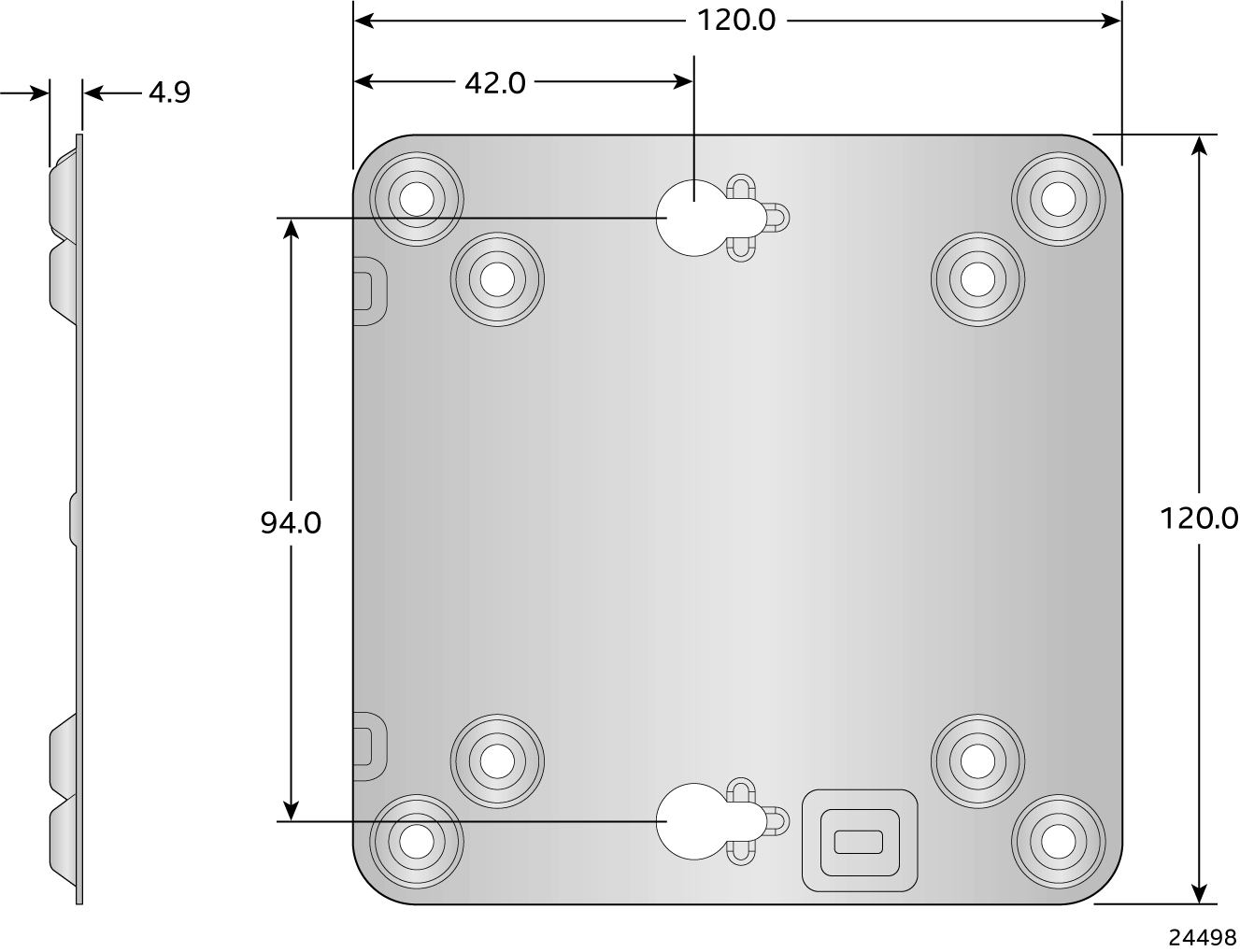

คลิกหรือหัวข้อเพื่อดูรูปแบบรูบนขายึด VESA:

ชุด Intel® NUC NUC11PHKi7C, NUC11PHKi7CAA
ชุด Intel® NUC NUC8i7HNK, NUC8i7HVK, NUC8i7HNKQC, NUC8i7HVKVA และ NUC8i7HVKVAW NUC8i7HxK Vesa_Plate
ชุด Intel® NUC NUC6i7KYK Intel® NUC Kit NUC6i7KYK
ชุด Intel® NUC อื่นๆ Other Intel® NUC Kitsทั้งหมด
คําแนะนําในการติดตั้ง
  1. ติดตัวยึด VESA เข้ากับด้านหลังของจอแสดงผลโดยใช้สกรูจอภาพขนาดเล็กทั้งสี่ตัว (ขนาด M4) ที่รวมอยู่ในกล่อง ตัวยึดมีขาตั้ง 3 มม. จากจอแสดงผล
    attach VESA

  2. ติดตั้งสกรูขนาดใหญ่ (ขนาด M3) สองตัวไว้ที่ด้านล่างโครง Intel® NUC
    attach large screws

  3. เสียบหัวสกรูทั้งสองตัวบนโครง Intel NUC ลงในรูบนโครง VESA เลื่อนแชสซีลงเพื่อรักษาความปลอดภัย
    insert heads of screws

หากโทรทัศน์หรือจอแสดงผลของคุณมีรู VESA อยู่ในรูปแบบที่ใหญ่กว่า (เช่น 200 มม. × 200 มม.) คุณสามารถใช้แผ่นอะแดปเตอร์ยึด VESA ได้

คุณสามารถติดตั้ง Intel NUC ไว้ด้านหลังจอแสดงผลของคุณได้ แม้ว่าคุณจะใช้รู VESA เป็นอุปกรณ์ติดผนังหรือแขนแบบสวิงอยู่แล้วก็ตาม ในการทําเช่นนี้ ให้ใช้ตัวยึดส่วนขยายที่เชื่อมต่อ Intel NUC เข้ากับแขนสวิง ดูภาพด้านล่าง

Vesa Extension Bracket

หมาย เหตุ ตัวยึดส่วนขยาย VESA มีจําหน่ายจากผู้จัดจําหน่ายของบริษัทอื่น เช่น Simply NUC และ iiyama Corporation

สําหรับข้อมูลเพิ่มเติม ให้ดาวน์โหลดภาพวาดเชิงกลในรูปแบบขั้นตอนด้านล่าง STEP เป็นรูปแบบไฟล์สําหรับไฟล์กราฟิก 3 มิติที่ใช้โดยซอฟต์แวร์ CAD เช่น AutoCAD* หรือ SolidWorks* Intel จัดหาเอกสารให้ตามที่เป็นอยู่โดยไม่มีการรับประกันทั้งโดยชัดแจ้งหรือโดยนัย

ชุด Intel NUC รูปแบบขั้นตอน
NUC11PHKi7C, NUC11PHKi7CAA NUC11PHKi7C-VESA-Mount.STEP
NUC8i7HVK, NUC8i7HNK NUC8i7HNK-NUC8i7HVK-VESA-Mount.STEP
NUC6i7KYK NUC6i7KYK-VESA-Mount.STEP
รุ่นชุด Intel NUC อื่นๆ ทั้งหมด NUC-VESA-Mount.STEP
