คู่มือบริการเมื่อเปลี่ยนบอร์ดระบบสําหรับตระกูล M50FCP1UR เซิร์ฟเวอร์ Intel®

เครื่องมือและเครื่องมือที่จําเป็น

• อะไหล่บอร์ดเซิร์ฟเวอร์ Intel® M50FCP2SBSTD
• สายรัดข้อมือป้องกันไฟฟ้าสถิตและแผ่นเวิร์คเบนช์นําไฟฟ้า (แนะนํา)
• ไขควงหัว Phillips* #2

การถอดบอร์ดเซิร์ฟเวอร์

1. ปิด ระบบและ ถอด สายไฟออกจากโมดูลพาวเวอร์ซัพพลายแต่ละโมดูลที่ติดตั้ง
2. ถอด สายเชื่อมต่อภายนอกทั้งหมด
3. ถอด ฝาครอบด้านบนของระบบ (ดูส่วน 6.5.1)
4. ถอด โมดูลพาวเวอร์ซัพพลาย (ดูส่วน 6.4)
5. ถอด พัดลมระบบทั้งหมด (ดูส่วน 6.2)
6. ถอด สายภายในทั้งหมดที่ติดเข้ากับการ์ดเสริม PCIe*
7. ถอด ชุดประกอบ Riser Card ออก (ดูส่วน 6.6)
8. หากมีอยู่ ให้ ถอด การ์ดเสริม OCP
9. หากมี อยู่ ให้ ถอด ตัวเลือกทั้งหมดที่ติดตั้งบนบอร์ดเซิร์ฟเวอร์ออก รวมถึง: โมดูล TPM และ M.2 SSD
10. ลบ โปรเซสเซอร์ (ดูส่วน 6.5.1)
11. ถอด โมดูลหน่วยความจําและช่องว่าง DIMM ทั้งหมด (ดูส่วน 6.3)
12. ถอด สายทั้งหมดที่ต่อเข้ากับขั้วต่อบนบอร์ดเซิร์ฟเวอร์
13. ถอด แผ่นกันลมโลหะสองอันที่ติดกับขอบด้านซ้ายและด้านขวาของบอร์ดเซิร์ฟเวอร์ออกและ ยก แผ่นกันอากาศขึ้นและห่างๆ อย่างระมัดระวัง

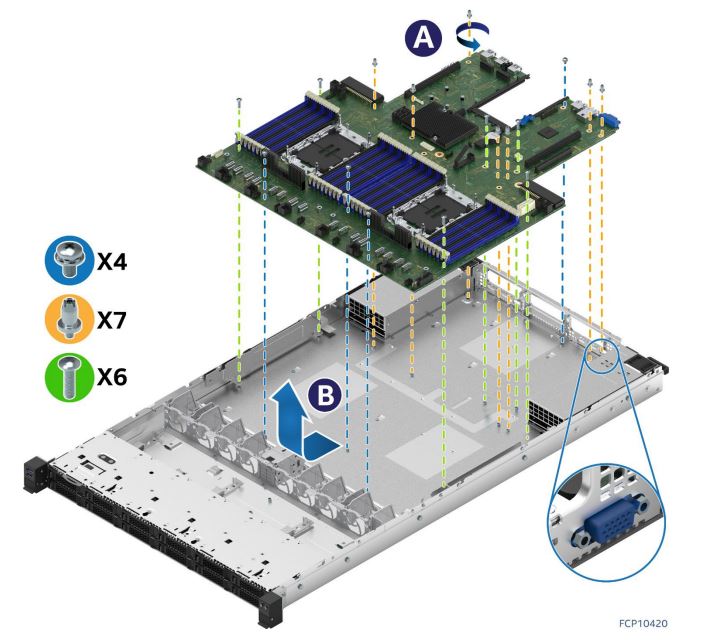

14. ถอด ตัวยึดทั้งหมดที่ใช้ยึดบอร์ดเซิร์ฟเวอร์เข้ากับโครงเครื่อง (ดูตัวอักษร 'A')
15. เลื่อน บอร์ดเซิร์ฟเวอร์ไปทางด้านหน้าของแชสซีเพื่อถอดขั้วต่อภายนอกทั้งหมดออกจากโครงเครื่องที่แผงด้านหลังของแชสซี
16. ยกบอร์ดเซิร์ฟเวอร์ออกจากโครงเครื่องอย่างระมัดระวังและวางลงในถุงป้องกันไฟฟ้าสถิต
17. ตรวจสอบว่า สายเคเบิลทั้งหมดไม่มีเป้าหมายการจัดวางบอร์ดภายในแชสซี
18. ค้นหา และนําบอร์ดเซิร์ฟเวอร์ ออกจาก ถุงป้องกันไฟฟ้าสถิตย์ ถือ บอร์ดเซิร์ฟเวอร์ไว้ที่ขอบของบอร์ด ห้ามสัมผัส ส่วนประกอบใดๆ บนบอร์ดเซิร์ฟเวอร์

การติดตั้งบอร์ดเซิร์ฟเวอร์

1. ลดบอร์ดเซิร์ฟเวอร์ลงในแชสซีอย่างระมัดระวัง
2. เลื่อน บอร์ดเซิร์ฟเวอร์ไปทางด้านหลังของโครงเครื่องจนกว่าขั้วต่อภายนอกทั้งหมดที่ขอบด้านหลังของบอร์ดเซิร์ฟเวอร์จะอยู่ในตําแหน่งที่มีการตัดออกบนแผงด้านหลังของแชสซี

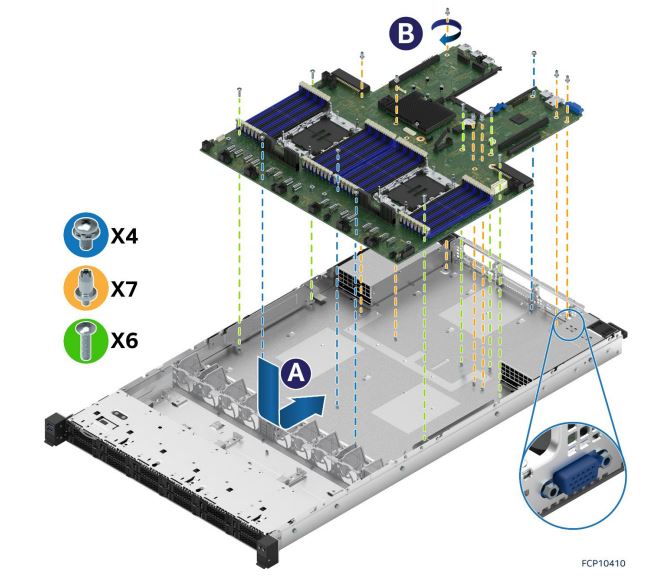

3. ตรวจสอบว่า รูสกรูทั้งหมดสอดคล้องกับการสแตนด์บายของแชสซี (ดูตัวอักษร A)
4. ติดตั้ง บอร์ดเซิร์ฟเวอร์เข้ากับแชสซีโดยใช้ตัวยึดทั้งหมดที่ถอดออกในขั้นตอนที่ 14 (ดูตัวอักษร B) รัดรัดให้แน่น ถึง 5 in-lb
5. วาง และ ยึด แผ่นกันลมโลหะทั้งทางขวาและซ้ายไปยังขอบของบอร์ดเซิร์ฟเวอร์ กระชับ ถึง 5 ในปอนด์ ลด แผ่นกันลมที่ติดบนช่อง PSU ทั้งสองเข้ากับบอร์ดเซิร์ฟเวอร์
6. ต่อ สายเคเบิลทั้งหมดใหม่อีกครั้งโดยถอดออกจากบอร์ดเซิร์ฟเวอร์ก่อนหน้านี้
7. ติดตั้งโปรเซสเซอร์ใหม่ (ดูส่วน 6.5.3)
8. ติดตั้ง โมดูลหน่วยความจําใหม่และช่องว่าง DIMM (ดูส่วน 6.3)
9. ติดตั้ง ตัวเลือกทั้งหมดที่ลบออกจากบอร์ดเซิร์ฟเวอร์อีกครั้งก่อนหน้านี้
10. ติดตั้ง ชุดประกอบ Riser Card ใหม่ (ดูส่วน 6.6)
11. ต่อ สายภายในทั้งหมดใหม่อีกครั้งโดยถอดออกจากการ์ดเสริม PCIe* ดูส่วน 3.2 สําหรับการกําหนดเส้นทางสายเคเบิล
12. ติดตั้ง พัดลมระบบใหม่ทั้งหมด (ดูส่วน 6.2)
13. ติดตั้ง โมดูลพาวเวอร์ซัพพลายใหม่ (ดูส่วน 6.4)
14. ติดตั้ง ฝาครอบด้านบนของระบบใหม่ (ดูส่วน 6.5.2)
