จัมเปอร์การกําหนดค่าและบริการออนบอร์ดสําหรับเซิร์ฟเวอร์ Intel® ตระกูล D50DNP
บอร์ดเซิร์ฟเวอร์ประกอบด้วยจัมเปอร์บล็อกหลายชุดเพื่อกําหนดค่า ป้องกัน หรือกู้คืนคุณสมบัติเฉพาะของบอร์ดเซิร์ฟเวอร์ ตัวเลขต่อไปนี้ระบุตําแหน่งของจัมเปอร์บล็อกแต่ละตัวบนบอร์ดเซิร์ฟเวอร์ พิน 1 ของจัมเปอร์แต่ละตัวถูกระบุด้วยซิลค์สกรีน arrowhead (▼) ที่สกรีนไว้บนบอร์ดเซิร์ฟเวอร์ถัดจากพิน หัวข้อต่อไปนี้อธิบายถึงวิธีการใช้งานจัมเปอร์แต่ละตัว
- จัมเปอร์เริ่มต้นในการโหลด BIOS (BIOS_DFLT – J6_PCH)
- จัมเปอร์ล้างรหัสผ่าน BIOS (PASSWD_CLR – J2_PCH)
- จัมเปอร์อัปเดตแรงโปรแกรมการจัดการจาก Intel® (Intel® ME) (ME_FRC_UPDT – J3_PCH)
- การลดระดับ BIOS SVN (การลดระดับ BIOS SVN – J14)
- การลดระดับ BMC SVN (การลดระดับ BMC SVN – J33)
ตัวเลขต่อไปนี้ระบุตําแหน่งของจัมเปอร์บล็อกแต่ละตัวบนบอร์ดเซิร์ฟเวอร์
พิน 1 ของจัมเปอร์แต่ละตัวถูกระบุด้วยซิลค์สกรีน arrowhead (▼) ที่สกรีนไว้บนบอร์ดเซิร์ฟเวอร์ถัดจากพิน

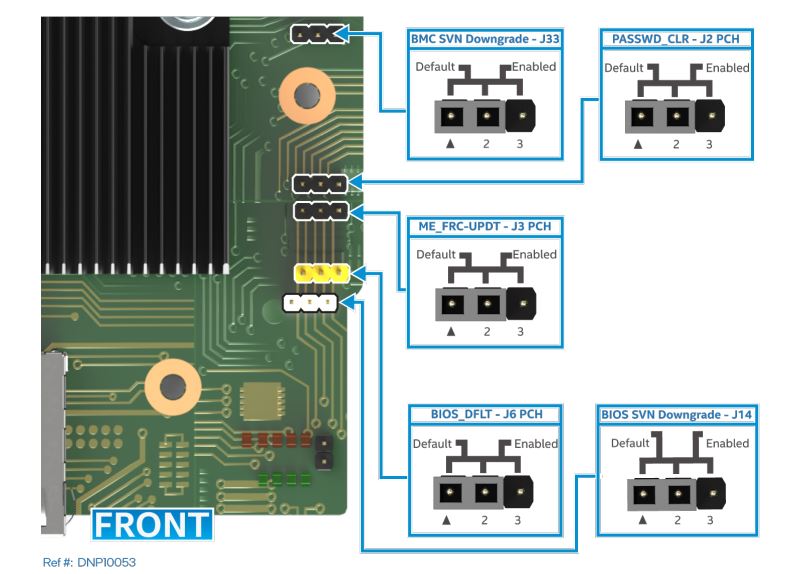

ตําแหน่งจัมเปอร์บล็อก
โปรดอ่าน ข้อมูลจําเพาะทางเทคนิคของผลิตภัณฑ์สําหรับ Intel® Server ตระกูล D50DNP เพื่อทําความเข้าใจขั้นตอนสําหรับจัมเปอร์การกําหนดค่าออนบอร์ดและบริการแต่ละตัว
