คำแนะนำในการอัปเดตและกู้คืน BIOS สำหรับ Intel® NUC ประมวลองค์ประกอบ

เอกสาร

การติดตั้งและตั้งค่า

000055729

30/11/2020

หมาย เหตุ
  • ไฟล์อัปเดต BIOS ทั้งหมดสำหรับองค์ประกอบประมวล ผล INTEL® NUC มีอยู่ในศูนย์การดาวน์โหลด
  • คำแนะนำการอัปเดตยังมีอยู่ในรูปแบบ PDF

    คำแนะนำการอัปเดต BIOS สำหรับ Intel® NUC ประมวลองค์ประกอบ (PDF)PDF icon
    ขนาดไฟล์: ๗๗๘ KB
    วันที่: พฤศจิกายน๒๐๒๐

    หมายเหตุ: ไฟล์ PDF จำเป็นต้องมี Adobe Acrobat Reader*

  • ไม่แนะนำให้ใช้การลดค่า BIOS ให้เป็นเวอร์ชั่นก่อนหน้า BIOS รุ่นก่อนหน้าอาจไม่มีการสนับสนุนการแก้ไขข้อบกพร่องการอัปเดตความปลอดภัยที่สำคัญหรือสนับสนุนการปรับปรุงผลิตภัณฑ์ที่กำลังผลิตอยู่ในขณะนี้
  • ภาพทั้งหมดในตัวอย่างที่ใช้ในคำแนะนำมีไว้เพื่อวัตถุประสงค์ด้านภาพเท่านั้น ตรวจสอบให้แน่ใจว่าคุณได้เลือกไฟล์ BIOS ที่ถูกต้องสำหรับ Intel® Compute Card ของคุณ
  • หากกระบวนการอัปเดต BIOS ถูกขัดจังหวะคอมพิวเตอร์ของคุณอาจไม่สามารถทำงานได้อย่างถูกต้อง Intel แนะนำกระบวนการที่จะทำในสภาพแวดล้อมที่มีแหล่งจ่ายไฟอย่างต่อเนื่อง (โดยเฉพาะอย่างยิ่งกับ UPS)

หลังจากอัปเดต BIOS แล้ว Intel แนะนำให้ทำตามขั้นตอนต่อไปนี้:

  1. กด F2ระหว่างการเริ่มต้นเพื่อเข้าสู่การตั้งค่า BIOS
  2. กด F9เพื่อตั้งค่าเริ่มต้นของ BIOS
  3. ปรับแต่ง การตั้งค่า BIOS หากต้องการ (ไม่บังคับ)
  4. กด F10เพื่อบันทึกและออกจากการตั้งค่า BIOS

คลิ กหรือวิธีการสำหรับรายละเอียด:

อัปเดต Express BIOS
  1. ดาวน์โหลด และ บันทึก ไฟล์อัปเดต BIOS Express ( BI) ไปยังไดเรกทอรีชั่วคราวบนคอมพิวเตอร์เป้าหมาย ตัว อย่าง เช่น:

    Express BIOS update file

  2. คลิ กสอง ครั้ง * ไฟล์ BI เพื่อเรียกใช้การอัปเดต Express BIOS

    Run the Express BIOS update

  3. กล่องโต้ตอบคำสั่งจะปรากฏขึ้น กด Y เมื่อต้องการรีสตาร์ทคอมพิวเตอร์และเริ่มการอัปเดต

    Command dialog appears

  4. รอ2-5 นาทีเพื่อให้การอัปเดตเสร็จสมบูรณ์

    Wait 2-5 minutes for the update to complete

  5. เมื่อการอัปเดต BIOS เสร็จสมบูรณ์คอมพิวเตอร์จะเริ่มต้นระบบกลับเข้าไปใน Windows
อัพเดต F7

การอัปเดต F7 BIOS Flash ช่วยให้คุณอัปเดต BIOS ของระบบในระหว่างกระบวนการบู๊ตและก่อนโหลดระบบปฏิบัติการ

  1. ดาวน์โหลด และ บันทึก แคปซูลการกู้คืน (. cap) ไฟล์ไปยังอุปกรณ์ USB ตัว อย่าง เช่น:

    Recovery BIOS capsule

  2. เสียบ อุปกรณ์ usb เข้ากับพอร์ต usb ของคอมพิวเตอร์เป้าหมาย
  3. เริ่ม Intel NUC ในระหว boot เมื่อไดรับการ F7 แสดงพร้อมท์ กด F7 หากต้องการเข้าสู่เครื่องมือการอัปเดต BIOS Flash



  4. เลือก อุปกรณ์ USB และ กด ป้อน.

    Select the USB device

  5. เลือก the . cap ไฟล์และ กด ป้อน

    Select the cap file

  6. ยืนยันว่าคุณต้องการอัปเดต BIOS โดย กด ป้อน.

    Confirm you want to update the BIOS

  7. รอ2-5 นาทีเพื่อให้การอัปเดตเสร็จสมบูรณ์

    Wait 2-5 minutes for the update to complete

  8. เมื่อการอัปเดต BIOS เสร็จสมบูรณ์คอมพิวเตอร์จะเริ่มต้นระบบกลับเข้าสู่ Windows
อัพเดตราเมนูปุ่มเปิด/ปิดเครื่อง

การอัพเดตปุ่มเปิด/ปิดเครื่องช่วยให้คุณอัปเดต BIOS ของการ์ดประมวลผลของ Intel ในระหว่างกระบวนการเริ่มต้นและก่อนโหลดระบบปฏิบัติการ

  1. ดาวน์โหลด และ บันทึก BIOS ในการกู้คืน (. cap) ไฟล์ไปยังอุปกรณ์ USB ตัว อย่าง เช่น:

    Download and save the BIOS update file

  2. เสียบ อุปกรณ์ usb เข้ากับพอร์ต Usb ของ Intel NUC เมื่อปิดเครื่อง (ไม่ได้อยู่ในโหมดไฮเบอร์เนตหรือโหมดสลีป
  3. กด ปุ่มเปิด/ปิดเครื่องค้างไว้สามวินาทีแล้วปล่อยก่อนที่จะทำการปิดระบบแบบ4วินาที เมนูปุ่มเปิด/ปิดเครื่องจะปรากฏขึ้น (ตัวเลือกบนเมนูอาจแตกต่างกันไปขึ้นอยู่กับรุ่น Intel NUC)

    Power Button Menu

  4. กด F7เพื่อเริ่มต้นการอัปเดต
  5. รอ2-5 นาทีเพื่อให้การอัปเดตเสร็จสมบูรณ์

    Select the USB device

  6. เมื่อการอัปเดต BIOS เสร็จสมบูรณ์คอมพิวเตอร์จะเริ่มต้นระบบกลับเข้าสู่ Windows
อัปเดต UEFI Shell

ยูทิลิตี้การอัปเดต UEFI Flash BIOS ช่วยให้คุณอัปเดต BIOS จาก EFI Shell ได้

  1. ดาวน์โหลด ไฟล์อัปเดต UEFI Flash BIOS (*. UEFI .zip). ตัว อย่าง เช่น:

    Download the UEFI Flash BIOS Update file

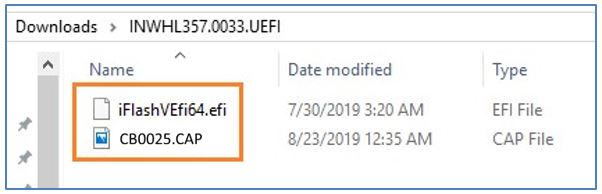

  2. คลิ กสอง ครั้ง * UEFI .zip เพื่อแยกไฟล์

    Double click the ZIP

  3. คัดลอก iFlashVEfi64 และ ไฟล์ CAP ไปยังอุปกรณ์ USB
  4. เชื่อมต่อ ไดรฟ์ USB เข้ากับพอร์ตบน Intel NUC
  5. ตั้ง ค่า คอน ฟิก BIOS ของคอมพิวเตอร์เป้าหมายเพื่อเริ่มต้นระบบไปยังเชลล์ EFI:
    1. กด F2ระหว่างการเริ่มต้นเพื่อเข้าสู่การตั้งค่า BIOS
    2. ไปที่การบูตระ > ปลอดภัย.
    3. ปิดใช้งาน เริ่มต้นระบบอย่างปลอดภัยหากเปิดใช้งาน
    4. ไปยัง > ระดับเริ่มต้นของboot
    5. เปิดใช้งานเชลล์ภายใน UEFI.
    6. กด F10 เพื่อบันทึกการเปลี่ยนแปลงและออกจากการตั้งค่า BIOS
  6. กด F10ในระหว่างการบูตเพื่อเปิดเมนู boot

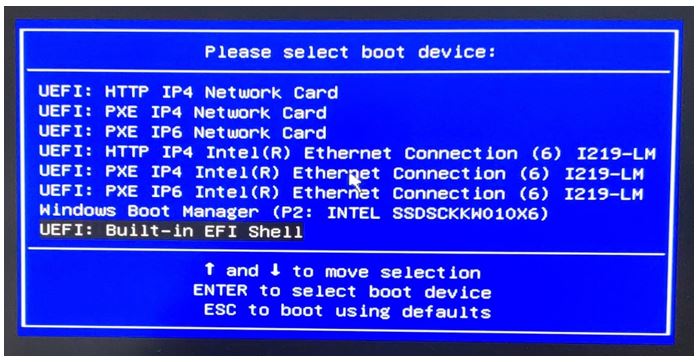

  7. เลือก UEFI: เชลล์ EFI ในตัว.

    Select UEFI Built in EFI Shell

  8. เปลี่ยนไดเรกทอรีปัจจุบันเป็นแฟลชไดรฟ์ USB โดยป้อนคำสั่งfsX:โดยที่ X คือหมายเลขไดรฟ์ของ USB แฟลชไดรฟ์จากรายการการแมปอุปกรณ์ ตัวอย่าง: หากไดรฟ์ USB ของคุณเป็น fs0 แล้วพิมพ์fs0:และกด Enter
  9. ที่พรอมต์คำสั่ง ชนิด iFlashVEfi64. efi XXX. cap/P/B/แคปซูล/meul, โดยที่ XXX cap เป็นชื่อไฟล์ของไฟล์ cap และ กด ป้อน.

    Command prompt

  10. กด Yเพื่อเริ่มต้นการอัปเดต
  11. รอให้มีการอัปเดต BIOS ให้เสร็จสมบูรณ์

    BIOS update process status window

  12. คอมพิวเตอร์จะเริ่มการทำงานใหม่เมื่อเสร็จสิ้น
  13. ตั้ง ค่า BIOS กลับไปยังการตั้งค่าเดิม:
    1. รีสตาร์ ทคอมพิวเตอร์
    2. กด F2 ระหว่างการเริ่มต้นเพื่อเข้าสู่การตั้งค่า BIOS
    3. ไปยัง > ระดับเริ่มต้นของ boot
    4. ปิดใช้งานเชลล์ภายใน UEFI.
    5. ไปที่การบูตระ > ปลอดภัย.
    6. เปิดใช้งาน Boot Secureหากเปิดใช้งานในครั้งแรก
    7. กด F10 เพื่อบันทึกการเปลี่ยนแปลงและออกจากการตั้งค่า BIOS
เมนูปุ่มเปิด/ปิดการกู้คืน Bios

การกู้คืน BIOS โดยเมนูปุ่มเปิด/ปิดเครื่อง

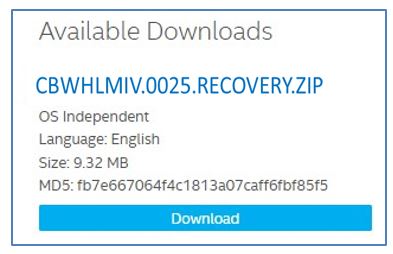

  1. ดาวน์โหลด และ บันทึก ไฟล์ BIOS ในการกู้คืนไปยังอุปกรณ์ USB ตัว อย่าง เช่น:

    Save the Recovery BIOS file

  2. คัดลอก ไฟล์การกู้คืน (* ไบโอ) ไปยังอุปกรณ์ USB
  3. เสียบ อุปกรณ์เข้ากับพอร์ต USB ของคอมพิวเตอร์เป้าหมายเมื่อปิดเครื่อง

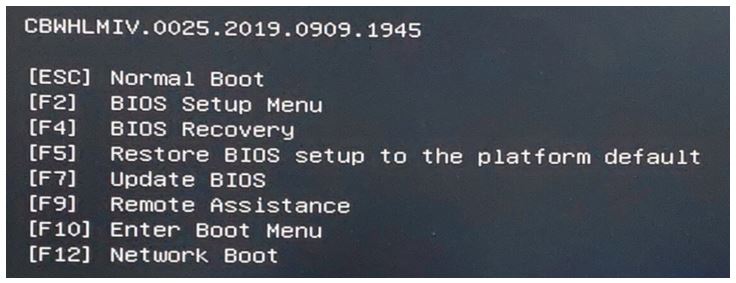

  4. กดค้าง ปุ่มเปิด/ปิดค้างไว้3วินาทีแล้วปล่อย เมนูปุ่มเปิด/ปิดเครื่องจะปรากฏขึ้น

    Power Button menu

  5. กด F4เพื่อเริ่มต้นการกู้คืน BIOS
  6. รอประมาณ2-5 นาทีเพื่อให้กระบวนการกู้คืนเสร็จสมบูรณ์
  7. คอมพิวเตอร์จะปิดเมื่อกระบวนการกู้คืนเสร็จสมบูรณ์หรือจะแสดงพร้อมท์ให้คุณปิดใช้งาน
  8. ถอด อุปกรณ์ USB
  9. รีสตาร์ ทคอมพิวเตอร์
สวิตช์รักษาความปลอดภัยในการกู้คืน Bios
หมาย เหตุการกู้คืน BIOS โดยใช้จัมเปอร์การรักษาความปลอดภัยของ BIOS จะล้างคีย์โมดูล (TPM) ที่เชื่อถือได้คีย์, Intel® Platform Trust Technology (Intel® PTT), และคีย์การป้องกันเนื้อมูลดิจิทัลที่มีแบนด์วิดธ์ (HDCP) สูง คีย์เหล่านี้จะไม่ได้รับการคืนค่าหลังจากกู้คืน BIOS
  1. ดาวน์โหลด และ บันทึก ไฟล์ BIOS ในการกู้คืน (. bio) ไปยังอุปกรณ์ USB ตัว อย่าง เช่น:

    Save the Recovery BIOS file

  2. คัดลอก ไฟล์การกู้คืน (* ไบโอ) ไปยังอุปกรณ์ USB
  3. ปิด เครื่องคอมพิวเตอร์และ ถอดปลั๊ก อะแดปเตอร์แปลงไฟ AC
  4. เปิด แชสซีและเลื่อนสวิตช์บนองค์ประกอบประมวลผล NUC เพื่อ "การกู้คืน" ในรูปภาพด้านล่าง (ดู ข้อมูลจำเพาะผลิตภัณฑ์ สำหรับรายละเอียดต่างๆรวมถึงการตั้งค่าและการกำหนดค่าสวิตช์)

    Recovery position

  5. เสียบ อุปกรณ์ usb เข้ากับพอร์ต usb ของคอมพิวเตอร์เป้าหมายและเปิดเครื่อง
  6. รอประมาณ2-5 นาทีเพื่อให้กระบวนการกู้คืนเสร็จสมบูรณ์
  7. คอมพิวเตอร์จะปิดเมื่อกระบวนการกู้คืนเสร็จสมบูรณ์หรือจะแสดงพร้อมท์ให้คุณปิดใช้งาน
  8. ถอด อุปกรณ์ USB
  9. เลื่อน สวิตช์ไปยังตำแหน่ง "Normal"
  10. ปิด แชสซี
  11. รีสตาร์ ทคอมพิวเตอร์
