พอร์ต SFP+ สองพอร์ตที่แสดงด้วยเครื่องหมายสีเหลืองใน Windows* Device Manager สําหรับIntel® Server Boardตระกูล S2600ST

เอกสาร

การแก้ไขปัญหา

000031194

07/06/2022

สิ่งที่ฉันเห็นคืออะไร

พอร์ต SFP+ สองพอร์ตที่แสดงด้วยเครื่องหมาย Yellow Yellow Device Manager ใน Windows Device Manager สําหรับIntel® Server Boardตระกูล S2600ST

คุณอาจเห็นข้อความระหว่างโพสต์ว่า: RX/TX ถูกปิดใช้งานบนอุปกรณ์นี้เนื่องจากตรวจพบประเภทโมดูล SFP+ ที่ไม่รองรับ

ทําไมฉันถึงเห็น

ตระกูลผลิตภัณฑ์ Intel® Server Board S2600ST มาพร้อมการเชื่อมต่อ SFP+ 10Gbps ผ่านการ์ดอุปกรณ์เสริม LAN Riser AXXSTSFPPKIT คอนโทรลเลอร์เครือข่ายจะถูกรวมเข้าไว้ใน Platform Controller Hub (PCH) และอุปกรณ์เสริม riser มอบอินเทอร์เฟสทางกายภาพ

ตัวเลือก AXXSTSFPPKIT SFP+ LAN Riser รองรับเฉพาะเมื่อติดตั้งลงในช่องเสียบ PCIe* Add-in #5 บนบอร์ดเซิร์ฟเวอร์ ซึ่งรวมถึงขั้วต่อขยายที่ช่วยให้สามารถสื่อสารกับ PCH และ BMC ออนบอร์ดได้

คุณสามารถใช้ตัวเลือก SFP+ LAN Riser ในการกําหนดค่าโปรเซสเซอร์เดี่ยวหรือโปรเซสเซอร์คู่

สําหรับข้อมูลอ้างอิงเพิ่มเติม โปรดดู ข้อมูลจําเพาะทางเทคนิคของผลิตภัณฑ์ สําหรับIntel® Server Boardตระกูล S2600ST



ระบบปฏิบัติการตรวจพบ SFP+ NIC 2 ตัว แม้ว่าจะไม่มีการ์ด riser ติดตั้งอยู่ก็ตาม SFP+ NIC ที่ระบุไว้ใน Device Manager (หรือเทียบเท่า) เป็นอุปกรณ์ที่รวมอยู่ใน PCH

วิธีแก้ไข

ในการปิดใช้งาน SFP+ NIC และดูเฉพาะ RJ-45 NIC คุณควรอัปเดตภาพ NVM บนคอนโทรลเลอร์เครือข่าย X722 ในตัว:

  1. ดาวน์โหลดยูทิลิตี้อัปเดต S2600ST NVM
  2. การอัปเดต NVM ของคุณโดยใช้โหมดโต้ตอบ

    • แตกแพคเกจการอัปเดตลงในโฟลเดอร์ชั่วคราว
    • ติดตั้งไดรเวอร์ iqv หากจําเป็นโดยการเรียกใช้สคริปต์การติดตั้ง
    • เริ่มutility_nameโดยเรียกใช้ไฟล์เรียกทํางาน ตัวอย่างเช่น บน
      ระบบ x64 uEFI พิมพ์:

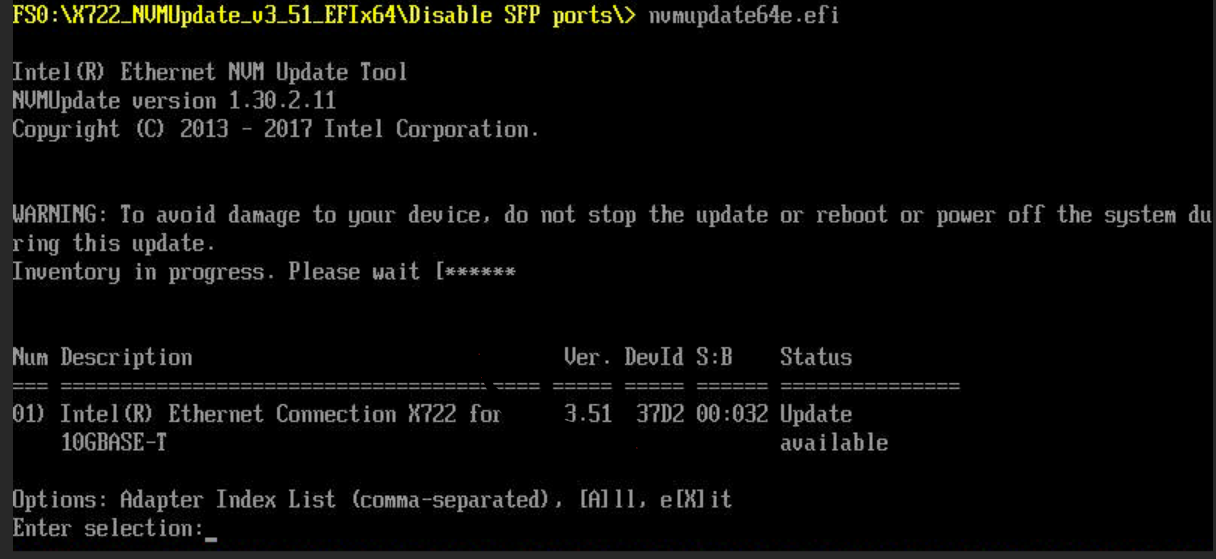

      # nvmupdate64e.efi

      บนระบบ x64 Microsoft* Windows* ให้พิมพ์:
      C:\> nvmupdatew64e.exe

      ในระบบ x64 Linux* ให้พิมพ์:
      # nvmupdate64e

  3. ทําตามพร้อมท์เพื่ออัปเดตภาพ NVM บนอุปกรณ์ที่ต้องการ
  4. รอบพลังงานที่ระบบเซิร์ฟเวอร์จะใช้การเปลี่ยนแปลง

example image
