คู่มือผู้ใช้สำหรับ Intel® Compute Stick STCK1A8LFC

เอกสาร

การติดตั้งและตั้งค่า

000017236

22/10/2019

คลิกหรือหัวข้อเพื่อดูรายละเอียด:

คำอธิบายผลิตภัณฑ์
สัญลักษณ์คำ อธิบายIntel® Compute Stick
ปลอดภัยเปิดสายเคเบิลความปลอดภัย
USB 2.0 portพอร์ต USB ๒.๐
Power connectorขั้วต่อสายไฟ
Power buttonปุ่มเปิด/ปิดเครื่อง
ขั้วต่อ HDMI
Micro SDช่องเสียบการ์ดหน่วยความจำ Micro SD
ไฟ LEDไฟ LED เปิด/ปิดเครื่อง—สีน้ำเงิน

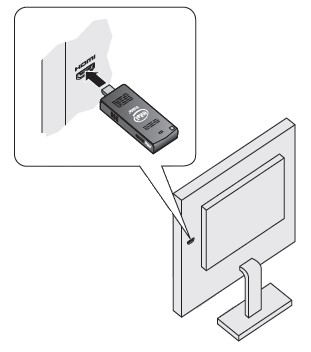

เชื่อมต่อโดยตรงกับจอแสดงผล

เสียบ Intel® Compute Stick เข้ากับพอร์ต HDMI มาตรฐานบนโทรทัศน์หรือจอภาพโดยตรง

Intel คำนวณ Stick จะขยายออกไปประมาณ4นิ้ว (๑๐๒มม.) จากพอร์ต HDMI

Connect directly to display
เชื่อมต่อกับจอแสดงผลด้วยสาย HDMI Extenderหากมีพื้นที่จำกัดอยู่รอบพอร์ต HDMI ให้ใช้สาย HDMI extender ที่มีความยืดหยุ่นที่เข้ามาในกล่อง
  1. เสียบปลั๊ก Intel Stick เข้ากับปลายด้านหญิงของสายเคเบิล extender (A)
  2. เสียบปลายชายของสาย extender เข้ากับพอร์ต HDMI บนโทรทัศน์หรือจอภาพ (B)
    Connect display with HDMI cable

ค้นหาโทรทัศน์และจอภาพที่เข้ากันได้ที่ เครื่องมือความเข้ากันได้ของผลิตภัณฑ์ Intel

อุปกรณ์

การใช้อะแดปเตอร์ AC
เชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับ Intel® Stick ตามที่แสดง
Connect with AC adapter

หมาย เหตุIntel Stick Stick จะเริ่มทำงานโดยอัตโนมัติเมื่อมีการใช้พลังงาน

ปิด Intel process Stick โดยใช้กระบวนการปิดเครื่องตามปกติสำหรับ Ubuntu *

Ups พลังงานที่ตามมาจะทำโดยการกดปุ่มเปิด/ปิดเครื่องที่ด้านข้างของ Intel core Stick

Press power button

การใช้พอร์ต USB
หากโทรทัศน์หรือจอแสดงผลมีพอร์ต HDMI * และพอร์ต USB ให้ลองใช้พอร์ต USB เพื่อทำการประมวลผลของ Intel power Stick

Intel คำนวณ Stick ถูกออกแบบมาเพื่อใช้พลังงานสูงสุด 10 W หากพอร์ต USB ของโทรทัศน์สามารถจัดหาพลังงานได้เพียงพอแล้วคุณสามารถใช้อุปกรณ์นี้เพื่อพลังการประมวลผลของ Intel พอร์ต USB ๒.๐โดยปกติแล้วอุปกรณ์๒.๕กำลังไฟ

หากต้องการใช้พอร์ต USB ให้ทำตามขั้นตอนเหล่านี้:

  1. เสียบปลาย micro-USB ของสาย USB 3 ฟุตเข้ากับ Intel คำนวณสติ๊ก
  2. เสียบปลาย USB มาตรฐานของสายเข้ากับพอร์ต USB บนทีวีหรือจอแสดงผลแทนการใช้งานปลั๊กไฟ AC
ข้อ ควร ระวัง
อย่าใช้พลังงานที่ติดตั้งโดย Intel ด้วยอะแดปเตอร์แปลงไฟ AC และพอร์ต USB ในเวลาเดียวกัน
เชื่อมต่อคีย์บอร์ดและเมาส์

Intel Stick Stick สนับสนุนสิ่งต่อไปนี้:

  • คีย์บอร์ดและเมาส์ไร้สาย USB โดยใช้ดองเกิล USB
  • คีย์บอร์ดและเมาส์แบบใช้สาย USB โดยใช้ฮับ USB
  • Bluetooth * คีย์บอร์ดและเมาส์
    • ทำตามคำแนะนำที่มาพร้อมกับคีย์บอร์ดและเมาส์เพื่อจับคู่กับการคำนวณ Intel Stick
หมาย เหตุ
  • คุณอาจจำเป็นต้องเชื่อมต่อเมาส์/คีย์บอร์ดแบบมีสายเข้ากับ Intel ในการติดตั้งอุปกรณ์ Bluetooth อย่างชั่วคราว
  • อุปกรณ์ bluetooth ที่จับคู่กับ Bluetooth บนเครื่องโดยตรงไม่ทำงานระหว่างโพสต์หรือใน BIOS

ไร้ สาย

ตัวอย่างการเชื่อมต่อคีย์บอร์ดและเมาส์ไร้สาย:

Wireless example

ตัวอย่างการเชื่อมต่อคีย์บอร์ดและเมาส์ Bluetooth:

Bluetooth example
หมาย เหตุไม่รวมคีย์บอร์ดและเมาส์

ค้นหาคีย์บอร์ดและเมาส์ที่เข้ากันได้ที่ เครื่องมือความเข้ากันได้ของผลิตภัณฑ์ Intel

การใช้พอร์ต USB ๒.๐คุณสามารถใช้พอร์ต USB ๒.๐เพื่อทำสิ่งต่อไปนี้
  • ติดตั้งซอฟต์แวร์จากซีดีหรือดีวีดีในไดรฟ์ออปติคอล USB
  • สำรองหรือเข้าถึงไฟล์มีเดีย (เช่นเพลงและรูปภาพ) บน USB แฟลชไดรฟ์ภายนอก
    Using USB port
หมาย เหตุแฟลชไดรฟ์ USB และสาย USB ไม่ได้รวมอยู่ด้วย

ค้นหาอุปกรณ์ USB ที่เข้ากันได้ที่ เครื่องมือความเข้ากันได้ของผลิตภัณฑ์ Intel

เชื่อมต่อฮับ USB เข้ากับพอร์ต USB ๒.๐การเชื่อมต่อฮับ USB เข้ากับ Intel® Stick จะให้พอร์ต USB มากขึ้นConnect USB hub to USB 2.0 port
หมาย เหตุฮับ USB และสาย USB ไม่ได้รวมอยู่ด้วย

ค้นหาฮับ USB ที่เข้ากันได้ที่ เครื่องมือความเข้ากันได้ของผลิตภัณฑ์ Intel

ใช้พอร์ตการ์ด Micro SDIntel Stick Stick รองรับขนาดการ์ด Micro SD ตั้งแต่ 8 GB ถึง๑๒๘ GBMicroSD card port
หมาย เหตุไม่มีการรวมการ์ด Micro SD

ค้นหาการ์ด microSD ที่เข้ากันได้ที่ เครื่องมือความเข้ากันได้ของผลิตภัณฑ์ Intel

การรักษาความปลอดภัยของ Intel คำนวณสติ๊ก

ติดตั้งห่วงสายเคเบิลรักษาความปลอดภัยในการเปิดการรักษาความปลอดภัยบนขอบของ Intel คำนวณสติ๊ก การเปิดการรักษาความปลอดภัยคือ3มม. x 3 มม.

Securing the Intel Compute Stick
หมาย เหตุไม่ได้รวมการวนรอบสายเคเบิลด้านความปลอดภัย คุณสามารถสร้างหนึ่งโดยใช้ความยาวของเชือกลวดที่มีคุณภาพที่น้อยกว่า3มม. ใส่เชือกผ่านการเปิดการรักษาความปลอดภัยแล้วจีบปลายเข้าด้วยกันด้วยแขนสายเคเบิล
Security cable loop
เริ่มอุปกรณ์เป็นครั้งแรกครั้งแรกที่คุณบูตอุปกรณ์ Ubuntu * ๑๔.๐๔ LTS ๖๔-บิตจะแนะนำคุณตลอดขั้นตอนต่อไปนี้:
  1. จอแสดงผลหน้าจอยินดีต้อนรับสู่อูบุนตูช่วยให้คุณสามารถเลือกภาษาที่คุณต้องการได้
  2. เชื่อมต่อกับเครือข่ายไร้สายที่ใช้งานได้ (ขั้นตอนนี้สามารถถูกข้ามไปได้)
  3. เลือกตำแหน่งที่ตั้งของคุณ
  4. เลือกรูปแบบแป้นพิมพ์ของคุณ
  5. กำหนดชื่อของคุณชื่อคอมพิวเตอร์และรหัสผ่าน
  6. เลือกว่าจะสร้างสื่อการกู้คืนหรือไม่ ขั้นตอนนี้ไม่จำเป็นต้องนับตั้งแต่ติดที่มาพร้อมกับการกู้คืนพาร์ติชันที่ติดตั้งไว้แล้ว
  7. เสร็จแล้ว
เชื่อมต่อกับเครือข่ายไร้สายเมื่อต้องการเชื่อมต่อกับเครือข่ายไร้สาย:
  1. คลิกการตั้งค่าระบบ ≫ เครือข่าย
  2. คลิกที่เครือข่ายไร้สายที่คุณต้องการเข้าร่วม
  3. ป้อนรายละเอียดการรับรองความถูกต้องแล้วคลิกConnect
การกู้คืนระบบปฏิบัติการมีอูบุนตูกู้คืนพาร์ทิชันในการประมวลผล Intel Stick คุณสามารถใช้พาร์ติชันนี้ในการคืนค่าระบบกลับไปเป็นค่าเริ่มต้นจากโรงงานได้
ข้อ ควร ระวัง
Caution icon
ก่อนที่จะดำเนินการนี้ให้แน่ใจว่าได้สำรองข้อมูลส่วนบุคคลทั้งหมดไปยังพื้นที่จัดเก็บข้อมูลภายนอก

วิธีเข้าถึงสื่อการกู้คืน:

  1. กดf10ระหว่างการเริ่มต้นระบบเมื่อคุณเห็นคำเตือนF10 เพื่อเข้าสู่เมนู boot
  2. เลือกอุปกรณ์บูตสำหรับการกู้คืนอูบุนตู
  3. ทำตามขั้นตอนการกู้คืนที่แสดงอยู่บนหน้าจอ

เก็บรักษากระแสไฟ BIOS ไว้มีการอัปเดต BIOS ล่าสุดใน ศูนย์ดาวน์โหลด. ดู คำแนะนำการอัปเดต BIOS สำหรับข้อมูลเกี่ยวกับการอัพเดต BIOS สำหรับการประมวลผล Intel ของคุณ
