IP เอฟพีจีเอ Intel® Interlaken
IP เอฟพีจีเอ Intel® Interlaken Core เป็นไปตามมาตรฐาน Interlaken Protocol Definition v1.2 และอนุญาตให้นักพัฒนาสามารถได้รับอัตราความเร็วแบนด์วิดธ์สูงในระบบของตนได้ ชุดส่วนประกอบ IP สำเร็จรูปพร้อมใช้นี้จะลดระยะการออกแบบเพื่อสามารถออกตัวสู่สตลาดที่เร็วขึ้น
อ่านคู่มือผู้ใช้ Interlaken (เจนเนอเรชั่น 2) Intel® FPGA IP ›
อ่านคู่มือผู้ใช้ฟังก์ชัน MegaCore Interlaken 50G ›
อ่านคู่มือผู้ใช้ตัวอย่างการออกแบบ Interlaken 50G ›
อ่านคู่มือผู้ใช้ฟังก์ชัน MegaCore Interlaken 100G ›
อ่านคู่มือผู้ใช้ตัวอย่างการออกแบบ Interlaken 100G ›
อ่านคู่มือผู้ใช้ตัวอย่างการออกแบบคอร์ IP Interlaken (เจนเนอเรชันที่ 2) ›
อ่านคู่มือผู้ใช้ F-Tile Interlaken Intel® FPGA IP ›
อ่านคู่มือผู้ใช้ตัวอย่างการออกแบบ F-Tile Interlaken Intel® FPGA IP ›
IP เอฟพีจีเอ Intel® Interlaken
Interlaken คือการเชื่อมต่อโปรโตคอลสำหรับอินเตอร์เฟซ channelized chip-to-chip ความเร็วสูงในแอปพลิเคชันเครือข่าย โดยเป็นการเพิ่มประสิทธิภาพสำหรับการโอนถ่ายแพ็คเก็ตระหว่างชิปที่มีแบนด์วิธสูงที่อัตราจาก 10 Gbps ไปเป็น 600 Gbps และมากกว่า
IP เอฟพีจีเอ Intel® Interlaken Core เหมาะสำหรับ:
- เราเตอร์และสวิตช์มัลติเทระบิดสำหรับการเข้าถึง
- Carrier Ethernet และแอปพลิเคชันศูนย์ข้อมูลที่ให้การกำหนดค่า ณP เพื่อเพิ่มประสิทธิภาพโปรไฟล์การสื่อสาร
- แพลตฟอร์มที่ปรับขนาดได้เพื่อเจนเนอเรชันต่อไป
ตัวอย่างการออกแบบฮาร์ดแวร์แบบปุ่มกดในซอฟต์แวร์ Intel® Quartus® Prime
คุณสมบัติ
Intel เป็นส่วนหนึ่งของ Interlaken Alliance ตั้งแต่การก่อตั้งในปี 2007 และดำเนินการสร้างสรรค์นวัตกรรมคุณลักษณะโปรโตคอลใหม่ เพื่อให้โซลูชัน IP Interlaken ที่แข็งแกร่ง และง่ายต่อการปรับใช้แก่ลูกค้า ตอนนี้ Intel มี IP Interlaken สูงสุด 600G

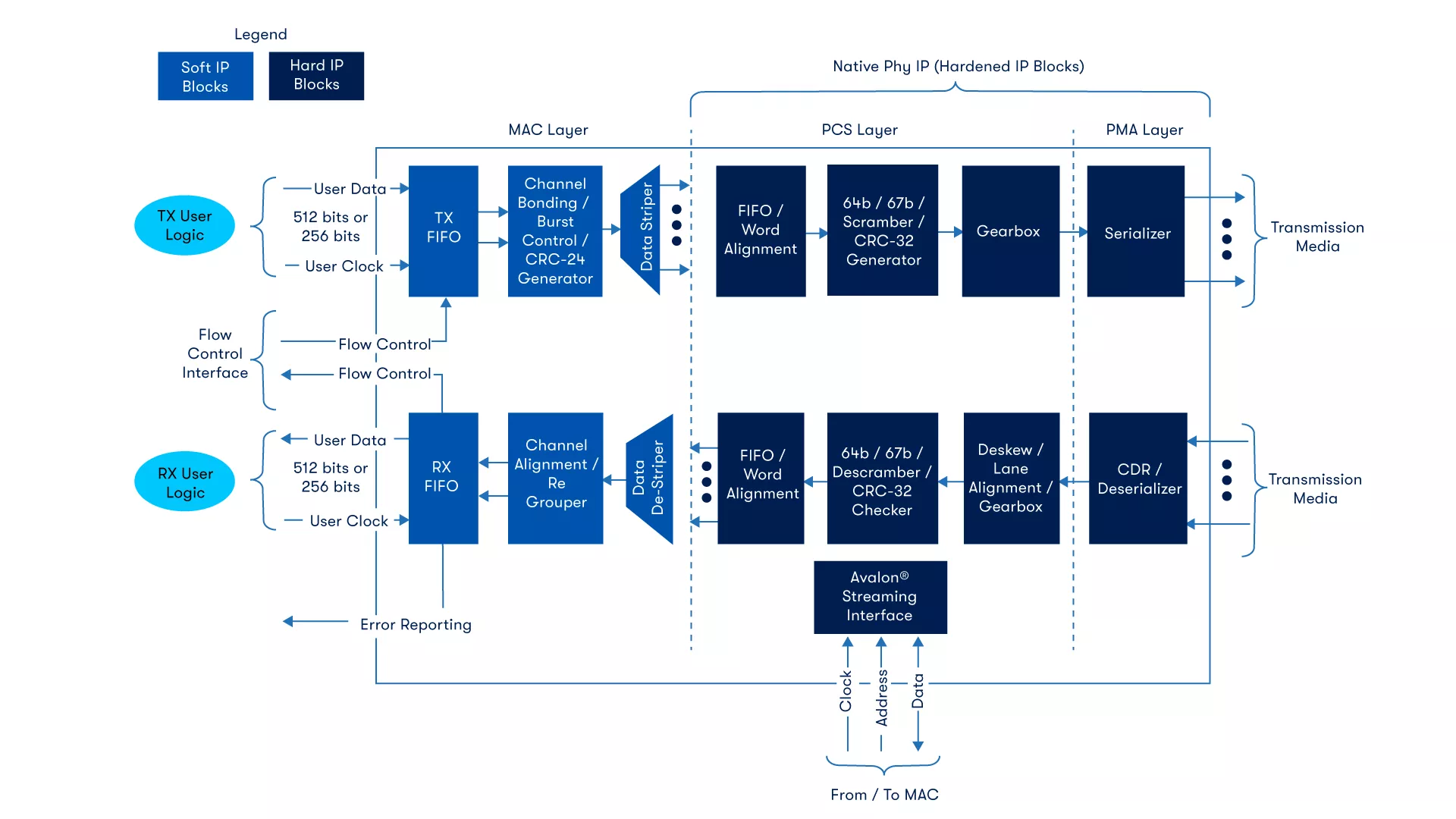

การเปิดตัวเอฟพีจีเอ Intel® Arria® 10 และเอฟพีจีเอ SoC รุ่นใหม่ของ Intel ทำให้กลุ่มผลิตภัณฑ์ Intel® FPGA Interlaken IP บรรลุหลักไมล์การพัฒนาครั้งสำคัญ กล่าวคือ Soft IP เจนเนอเรชั่น 3 (รวมถึง Media Access Control (MAC)) และ Hardened IP เจนเนอเรชั่น 2 (รวมถึง Physical Coding Sublayer (PCS) / Physical Medium Attachment (PMA)) คอร์นี้ที่ได้รับการปรับปรุงและผ่านการทดลองการใช้งานอันหนักหน่วงนั้น ยังคงสามารถดำเนินการทำงานที่แข็งแกร่ง และพัฒนาเพื่อระบบที่มีความฉลาด และทันสมัยกว่า
- รายการอัตราการโอนข้อมูลถึง 25.78125 Gbps (NRZ) หรือ 56 Gbps (PAM4)
- การกำหนดค่าแบบหลายเลนสูงสุด 24 เลน
- การรงอรับโหมดแพ็คเก็ต Interleave
- การจัดตารางเวลาที่ปรับปรุงใหม่
- ตัวเลือกอินเตอร์เฟซผู้ใช้ การจัดการ Multi-segment หรือ Start-of-Packet (SOP)
- การติดตั้ง I/O controllable burst (Min, Max, Short)
- ขนาดเฟรม meta ที่ตั้งโปรแกรมได้
- ช่องลอจิกสูงถึง 256
- การเข้าถึงฟิลด์แบบ Multiple-use
- การควบคุมการไหล In-band และ Out-of-band (ตัวเลือกหน้าปฏิทิน)
- ความสามารถในการตรวจจับข้อผิดพลาด และการตัดการข้อผิดพลาดขั้นสูง
- Retransmission
- IP Core แบบครบวงจร (เลเยอร์ MAC, PCS และ PMA)
- การตั้งค่าเฉพาะล่วงหน้าและการรักษาสมดุลที่ปรับแต่งได้
- มีการส่งมอบ Custom IP เพื่อเพิ่มประสิทธิภาพสำหรับความต้องการเกี่ยวกับแอปพลิเคชันต่างๆ
- รองรับโหมด ILA
สถานะ IP
|
|
---|---|
สถานะการสั่งซื้อ |
การผลิต |
รหัสการสั่งซื้อ | |
20G ถึง <100G |
IP-ILKN/50G |
100G ถึง <200G |
IP-ILKN/100G |
200G ถึง <400G |
IP-ILKN/200G |
